内存管理

pptg大约 8 分钟

最近在测试MySQL的性能时，遇到了有趣的问题
docker stats里面明明显示MySQL已经占用了16G的内存，但是top显示仅仅占用了1G的内存
最后找到了问题的原因：Buffer Pool的内存被分配在了Cache/Buff中，top显示的内存并不包括这一区域
使用free -h可以看到Cache/Buff的使用于是就想着来梳理一下计算机的内存体系

1. 虚拟内存

1.1 介绍

对于单片机这类没有操作系统的硬件来说，运行的程序是烧录后，直接跑在内存的物理地址上的，也就是说同时运行两个程序是不可能的，因为两个程序的地址很有可能冲突，进而导致相互覆盖

为此，操作系统引入了虚拟内存，来为程序（进程）屏蔽掉物理内存，将不同进程的虚拟地址通过CPU的内存管理单元（MMU） 映射到内存的物理地址，主要包括内存分段和内存分页两种方式。

1.2 内存分段

程序由由若干个逻辑分段组成，如代码分段、数据分段、栈段、堆段，不同段有不同的权限和属性，使用 分段（Segmentation） 的形式把这些段分离出来。

1.2.1 分段虚拟地址

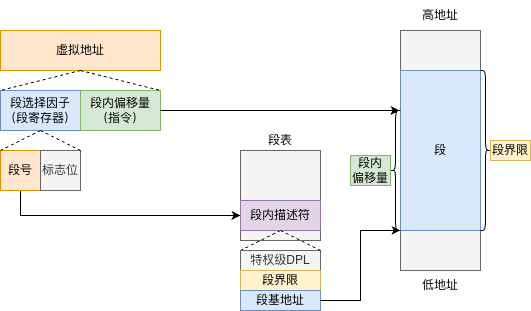

分段机制下，虚拟地址由段选择因子和段内偏移量两部分组成：

段选择因子位于段寄存器中，存储了段号等信息，段号用作段表的索引。段表保存了整个段的基地址、界限和特权等级等信息
段偏移量用于物理内存地址相对段基地址的偏移量，物理地址 = 段基地址 + 段内偏移量

1.2.2 分段机制

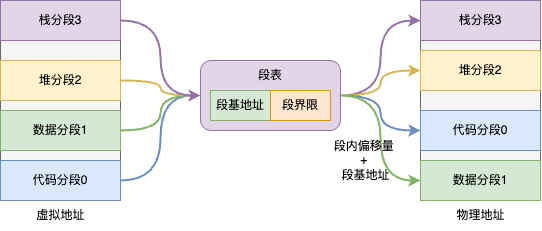

虚拟地址通过段表与物理地址进行映射的，分段机制会把程序的虚拟地址分成4个段，每个段在段表中有一个项，在这一项找到段的基地址，再加上偏移量，于是就能找到物理内存中的地址。

注意

经过映射后，虚拟段在物理地址上的顺序和间隔可能会改变

1.2.3 分段缺点

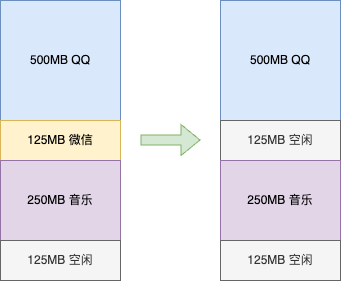

分段由于是按照需求去分配的空间，所以不会产生内部碎片，但缺点是容易产生外部碎片，比如1000MB连续分配了程序：

500MB QQ
125MB 微信
250MB 浏览器

当微信关闭之后，就会产生两段不连续的内存，导致无法分配到125MB < 内存 < 250MB的内存

为了解决这个问题，操作系统还有内存交换机制，即首先将两段空闲内存间的内存（音乐）存储到磁盘中，然后再重新接着之前的内存（QQ）分配内存。这块磁盘中的空间也就是Swap空间。

当然，因为硬盘的访问速度太慢了，所以一次性进行很大的Swap时，就会导致服务器性能下降

1.3 内存分页

内存分页提升了大内存的内存交换效率。分页把虚拟和物理内存分成固定尺寸的页，Linux中每页的大小为4KB。和分段类似，分页的每一个虚拟页也通过页表映射到物理地址。

当进程的虚拟地址在页表中找不到时，系统会产生一个缺页异常，进入系统内核空间分配物理内存、更新进程页表，最后再返回用户空间，恢复运行

Linux内存布局

Linux 系统主要采用了分页管理，但是由于 Intel处理器的发展史，Linux 系统无法避免分段管理。于是 Linux 就把所有段的基地址设为 0，也就意味着所有程序的地址空间都是线性地址空间（虛拟地址），相当于屏蔽了 CPU 逻辑地址的概念，所以段只被用于访问控制和内存保护。

1.3.1 分页优点

没有外部碎片：内存分页由于内存空间都是预先划分好的，也就不会像内存分段一样，在段与段之间会产生间隙非常小的内存，这正是分段会产生外部内存碎片的原因。而采用了分页，页与页之间是紧密排列的，所以不会有外部碎片。
Swap效率高：当内存不足时，操作系统会将最近未被使用的页面写入磁盘，称之为换出（Swap Out）。等到需要的时候再加载进来，即换入（Swap In）。因此，一次性写入磁盘的只有少数几个页，内存交换的效率相对比较高。
内存分批加载：同时，分页的方式使得我们在加载程序的时候，不再需要一次性都把程序加载到物理内存中。可以在进行虚拟内存和物理内存的页之间的映射之后，并不真的把页加载到物理内存里，而是只有在程序运行中，需要用到对应虚拟内存页里面的指令和数据时，再加载到物理内存里面去。

1.3.2 分页缺点

内部碎片问题：分页虽然不会带来外部碎片问题，但由于页的尺寸是固定的4KB，所以会产生内部碎片(即使程序不足一页，最少也只能分配一页)
页表占用过大：在32位操作系统中，每个页的大小是4KB（2 ^12），如果内存是4GB的话，那么就需要约100万（2 ^20）个页，每个页表项需要4B的空间存储，所以共需要4MB的内存来存储页表。此时，如果启动了100个进程就需要400MB的内存，这将对系统造成较大的资源消耗。

1.3.3 分页虚拟地址

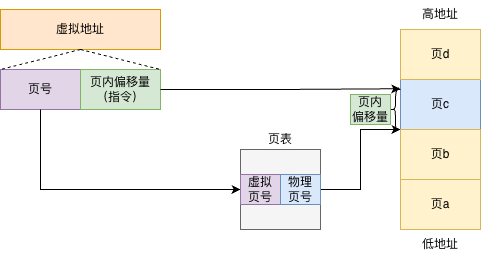

分页机制下，虚拟地址分为两部分：

页号：页表的索引，页表包含页所在物理地址的基地址
页内偏移：表示当前地址与物理基地址的偏移量，物理地址 = 页基地址 + 页内偏移量

1.4 多级页表

多级页表（Multi-Level Page Table） 的出现解决了上述的问题。

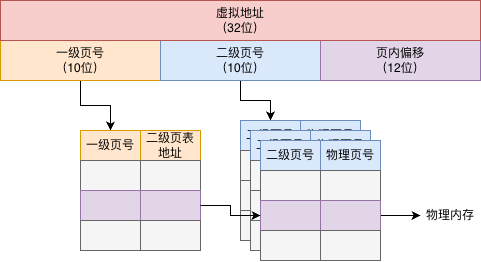

二级分页技术对页表进行了再次分页，一级页表存储了1024个二级页表项，最终实现了物理地址的全覆盖。这样不需要使用的二级页表就不会被创建，当一级页表的某项被使用时再创建对应的二级页表。

在64位系统上，二级分页又变成了四级目录，分别是：

全剧页目录项PGD（Page Global Directory）
上层页目录项PUD（Page Upper Directory）
中间页目录项PMD（Page Middle Directory）
页表项PTE（Page Table Entry）

多级页表缺点：虚拟地址的转换多了转换的步骤。

1.5 TLB

多级页表虽然解决了空间的问题，但虚拟地址的转换也多了转换的步骤。由于程序的局部性原理，某段时间内执行的程序都局限于某个内存区域。

因此，可利用该特性，将最常访问的几个页表项存储到访问速度最快的硬件，即CPU中的TLB（Translation Lookaside Buffer），称之为页表缓存、转址旁路缓存、快表等。 CPU在寻址时，会通过MMU首先查找TLB，如果不存在则继续查找页表。

1.6 段页式内存管理

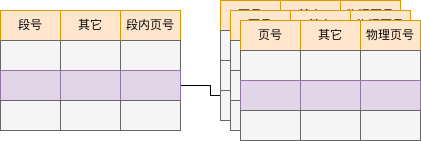

段页式内存管理（Segmentation with Paging） 是将内存分页和内存分段结合起来的一种内存管理方式。

它将虚拟地址分为段号、段内页号、页内偏移量，通过段表和页表来进行地址转换。

用于段页式地址变换的数据结构是每一个程序一张段表，每个段又建立一张页表，段表中的地址是页表的起始地址，而页表中的地址则为某页的物理页号

段页式地址变换中要得到物理地址须经过三次内存访问：

第一次访问段表，得到页表起始地址；
第二次访问页表，得到物理页号；
第三次将物理页号与页内位移组合，得到物理地址。

1.7 总结（虚拟内存作用）

增大运行内存：虚拟内存可以使得进程的运行内存超过物理内存大小，因为程序运行符合局部性原理，CPU 访问内存会有很明显的重复访问的倾向性，对于那些没有被经常使用到的内存，我们可以把它换出到物理内存之外，比如硬盘上的 swap 区域。
进程内存地址隔离：由于每个进程都有自己的页表，所以每个进程的虚拟内存空间就是相互独立的。进程也没有办法访问其他进程的页表，所以这些页表是私有的，这就解决了多进程之间地址冲突的问题。
安全性：页表里的页表项中除了物理地址之外，还有一些标记属性的比特，比如控制一个页的读写权限，标记该页是否存在等。在内存访问方面，操作系统提供了更好的安全性。
